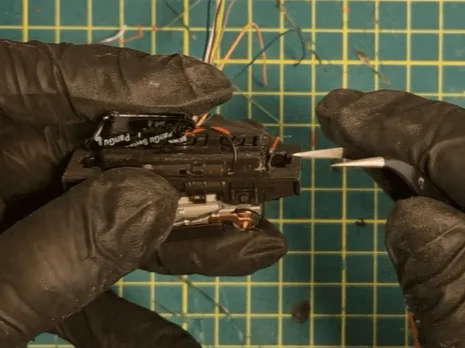

Tutoriel détaillé étape par étape
Digitaliser un châssis Kato 109 permet de rendre votre locomotive compatible avec une commande numérique (DCC), pour un pilotage plus précis et des fonctionnalités avancées. Ce tutoriel vous guide pas à pas dans cette transformation.
🧰 Matériel nécessaire
- Un châssis Kato 109
- Un décodeur DCC avec fils (type NEM à câblage libre)
- Fer à souder + étain
- Perceuse de précision (type mini perceuse avec mèche fine)
- Gaine thermorétractable (optionnel)
- Pince coupante, pince à dénuder

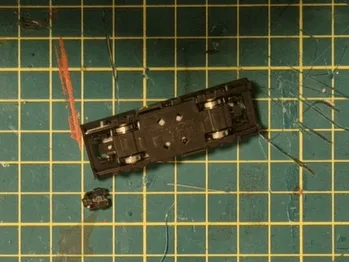

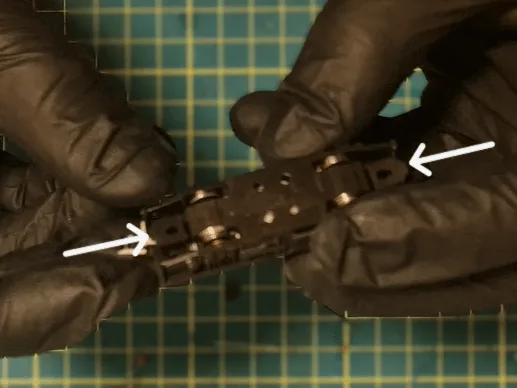

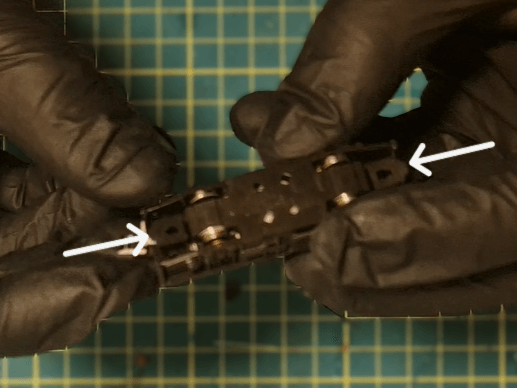

Étape 1 : Retirer les accouplements
Retournez le châssis sur une surface plane et stable. Vous verrez deux petits clips sous les extrémités du châssis qui maintiennent les attelages (accouplements). Déclipsez délicatement délicatement les accouplement à l’aide de vos doigts.
Étape 2 : Mettre les accouplements de côté
Une fois retirés, mettez les accouplements de côté dans une boîte ou un sachet. Vous les remettrez en place à la toute fin du montage.

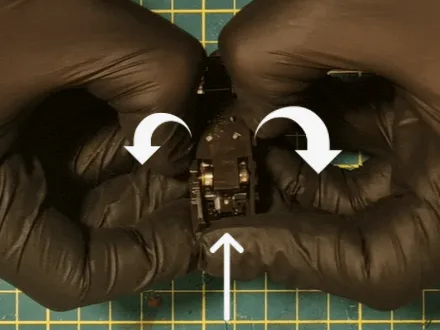

Étape 3 : Déclipser la partie haute du châssis
Retournez de nouveau le châssis. Vous remarquerez une partie métallique insérée dans une coque en plastique. Écartez délicatement les flancs en plastique vers l’extérieur tout en poussant doucement la pièce métallique vers le haut à l’aide de vos doigts. Elle se délogera progressivement de son logement.

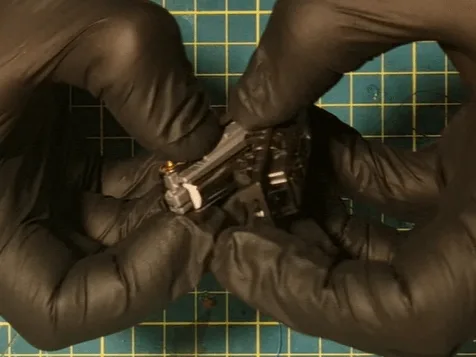

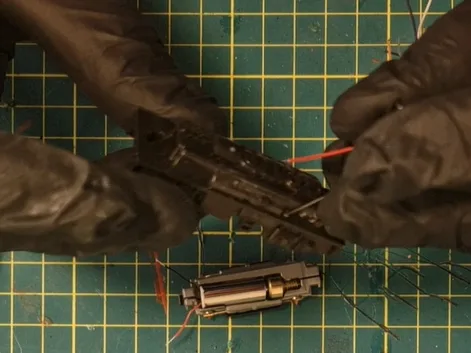

Étape 4 : Séparer les deux parties
Une fois déclipsée, séparez la partie haute en plastique de la partie moteur. Posez la coque plastique de côté, elle ne sera pas utilisée immédiatement. Conservez uniquement la base contenant le moteur et les composants électriques.
Étape 5 : Retirer les lamelles et les fils
Repérez les deux lamelles métalliques fines de chaque côté du châssis. Elles sont responsables de la transmission du courant depuis les roues vers le moteur. Retirez-les doucement avec une pince, ainsi que les fils qui y sont fixés.

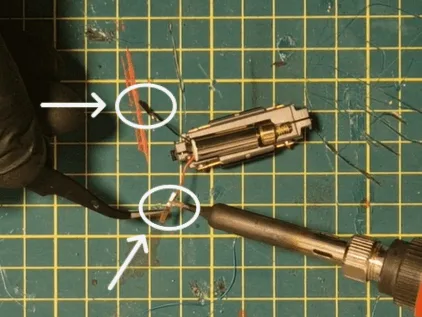

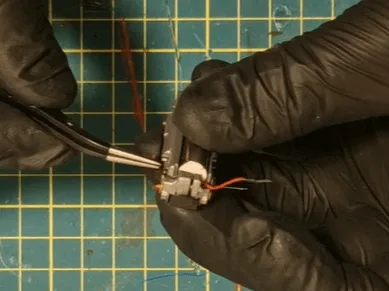

Étape 6 : Dessouder les fils moteur
À l’aide de votre fer à souder, dessoudez les deux fils qui relient ces lamelles directement au moteur.
Étape 7 : Localiser les emplacements de perçage
Repérez maintenant les quatre points de perçage à faire dans le châssis métallique :
- 2 près du moteur (pour les fils moteur du décodeur)
- 2 plus vers l’arrière (pour les fils d’alimentation venant des rails)

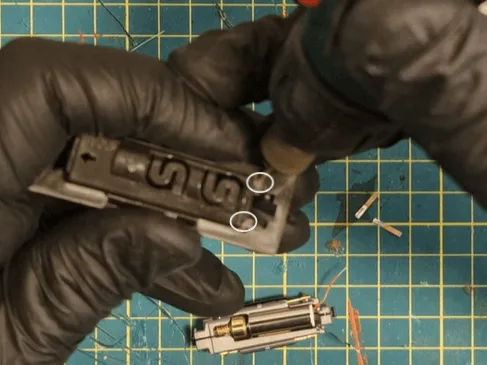

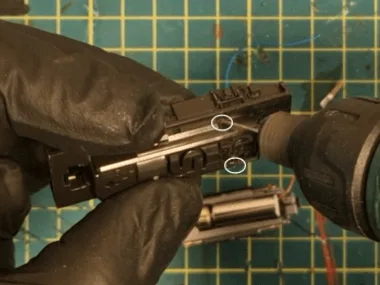

Étape 8 : Percer les deux premiers trous (fils moteur)
Prenez une perceuse de précision avec une mèche adaptée (environ 1 mm). Percez délicatement les deux premiers trous du côté moteur. Travaillez lentement pour éviter de glisser ou de casser la mèche.
Étape 9 : Percer les deux derniers trous (alimentation rails)
Percez maintenant les deux autres trous du côté opposé, pour les fils rouge et noir qui alimenteront le décodeur via les rails. Vérifiez que les trous sont bien centrés et débouchent à l’intérieur du châssis.
Étape 10 : Passer les fils du décodeur (alimentation rails)
Prenez votre décodeur et dénudez les fils rouge et noir sur environ 5 mm. Passez-les soigneusement à travers les deux derniers trous que vous avez percés. Ces fils seront soudés ensuite aux lamelles qui captent le courant sur les rails.

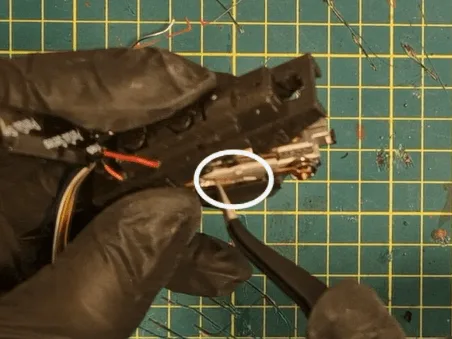

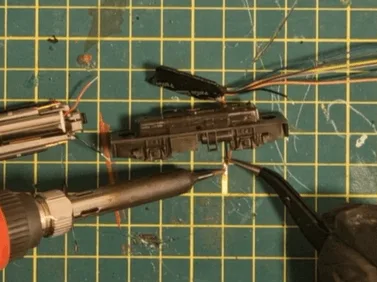

Étape 11 : Souder les fils aux lamelles
Soudez les fils rouge et noir directement aux lamelles précédemment retirées. Assurez-vous d’avoir une soudure propre et solide.

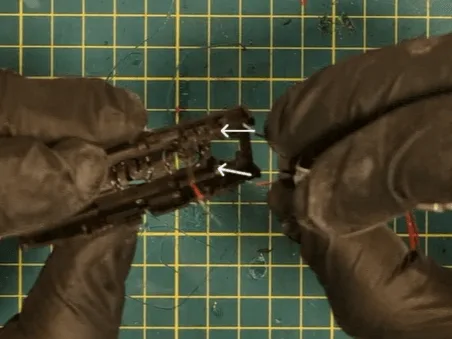

Étape 12 : Passer les fils du moteur
Passez maintenant les fils rouge et noir du moteur dans les deux trous percés du côté moteur. Il est conseillé d’utiliser une pince pour guider les fils si nécessaire, et de les aider à sortir du côté opposé.
Étape 13 : Positionner les fils correctement
Avant de reclipser la partie supérieure du châssis, tirez doucement sur les fils qui dépassent pour qu’ils soient bien tendus. Cela évitera que les fils ne se bloquent ou ne gênent les engrenages à l’intérieur du châssis.
Étape 14 : Replacer les lamelles
Relogez ensuite les lamelle de contact dans leur emplacement initial de chaque coté. Assurez-vous que les lamelles sont bien en place dans leur logement. Vérifiez qu’aucun fil ne les gêne.

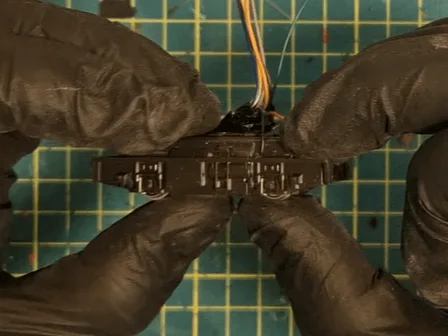

Étape 15 : Vérifier le passage des fils et reclipser
Vérifiez une dernière fois que tous les fils sont bien positionnés, qu’ils ne forment pas de boucle ou de pli à l’intérieur. Une fois cette vérification faite, reclipsez doucement la coque supérieure sur le châssis en métal.

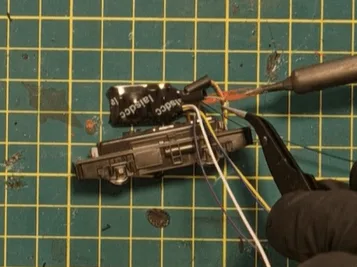

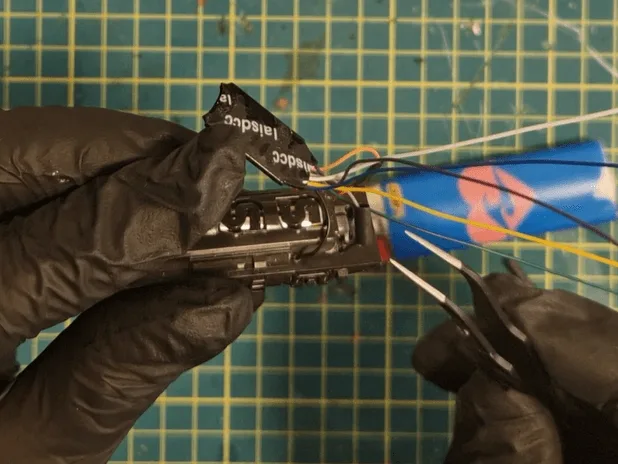

Étape 16 : Souder les fils moteur au décodeur
Soudez maintenant :
- le fil rouge du moteur au fil orange du décodeur
- le fil noir du moteur au fil gris du décodeur
Isolez les soudures avec de la gaine thermorétractable ou un petit morceau de ruban si besoin.
✅ Test final
Votre châssis Kato 109 est désormais digitalisé ! Placez-le sur une voie connectée à votre centrale DCC. Testez la réponse aux commandes de marche avant, marche arrière, et variation de vitesse. Si tout fonctionne correctement, vous pouvez remonter complètement la coque et remettre les accouplements.
