Installer un kit d’éclairage LED sur une locomotive HOe — Analogique & DCC

Les kits d’éclairage TrainDIY permettent d’illuminer vos locomotives et wagons voie étroite HOe et 009 avec un réalisme saisissant. Conçus pour s’intégrer parfaitement dans les caisses en résine TrainDIY, ils supportent deux modes d’installation : analogique (simple et direct) et digital DCC (synchronisé avec le décodeur, sens de marche géré automatiquement). Ce guide vous explique les deux méthodes, pas à pas.

⏱ Durée estimée : 30 à 45 min  ·  🎯 Niveau : Débutant à intermédiaire  ·  🔌 Compatibilité : Toutes caisses TrainDIY HOe, HOn30, 009

🧰 Matériel nécessaire

• Un kit d’éclairage TrainDIY (LED + résistances incluses)
• Fer à souder + étain
• Gaine thermorétractable ou ruban isolant
• Pince coupante, pince à dénuder
• Pour l’installation DCC uniquement : un décodeur avec sorties fonction (fils blanc, jaune, bleu selon norme NMRA)

1. Installation analogique

Principe

En montage analogique, le kit d’éclairage est alimenté directement par le courant de voie, via les lamelles de contact du châssis Kato. L’éclairage s’allume dès que la locomotive reçoit du courant, dans les deux sens de marche. C’est la solution la plus simple — idéale si vous ne digitalisez pas votre locomotive.

Schéma de branchement analogique

Étapes

1. Dénudez les fils du kit LED sur environ 4 mm.
2. Identifiez les deux lamelles de contact du châssis Kato (une de chaque côté).
3. Soudez le fil positif (+) sur la lamelle droite, et le fil négatif (−) sur la lamelle gauche.
4. Isolez les soudures avec de la gaine thermorétractable.
5. Posez le châssis sur une voie alimentée et vérifiez l’allumage avant de remonter la caisse.

Astuce : Si les LED ne s’allument pas, inversez simplement les deux fils sur les lamelles — la polarité dépend de l’orientation de votre châssis.

2. Installation digitale (DCC)

Principe

En montage DCC, le kit d’éclairage est branché sur les sorties fonction du décodeur. Cette méthode permet de gérer l’éclairage avant et arrière indépendamment selon le sens de marche, de contrôler l’allumage depuis la centrale, et de créer des effets lumineux (clignotement, gradation) si votre décodeur le supporte.

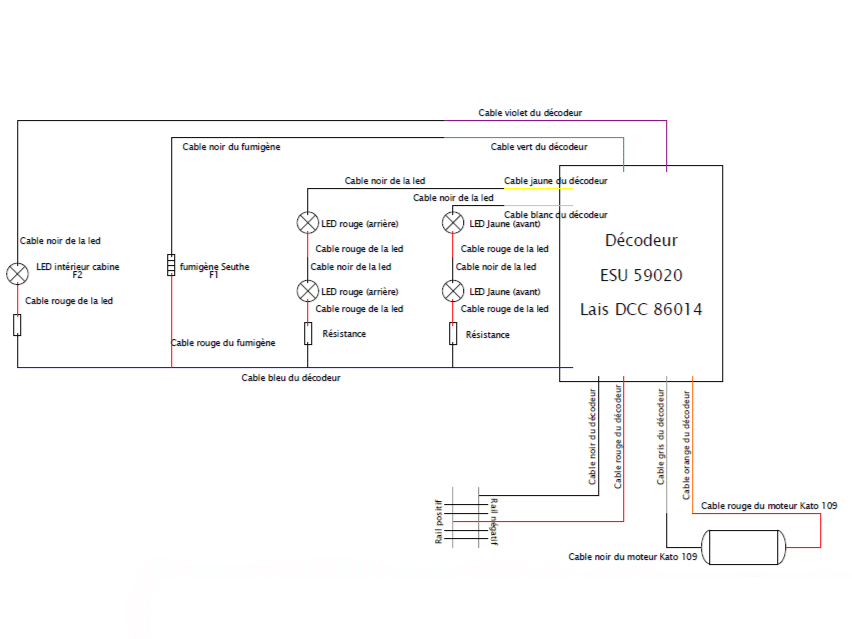

Schéma de branchement digital

Étapes

1. Assurez-vous que votre décodeur dispose de sorties fonction : fil bleu (commun +), fil blanc (feux avant), fil jaune (feux arrière).
2. Le fil bleu est le commun positif. Soudez-y l’anode de chaque LED (via la résistance incluse dans le kit).
3. Reliez la cathode de la LED avant au fil blanc du décodeur.
4. Reliez la cathode de la LED arrière au fil jaune du décodeur.
5. Isolez toutes les soudures avec de la gaine thermorétractable.
6. Programmez les CVs de votre décodeur pour activer les sorties F0 avant et F0 arrière en fonction du sens de marche (CV29 gère la direction — consultez la notice de votre décodeur).
7. Testez sur voie alimentée avant de refermer la caisse.

💡 Conseils et dépannage

• Les LED ne s’allument pas : Vérifiez la polarité. En analogique, inversez les fils. En DCC, vérifiez que la fonction F0 est activée depuis la centrale.
• L’éclairage clignote à basse vitesse : Signe d’un mauvais contact sur les rails ou les roues. Nettoyez les deux avec un chiffon imbibé d’alcool isopropylique.
• Les deux LED s’allument en même temps en DCC : Vérifiez le CV29 et la configuration de direction de votre décodeur.
• Court-circuit à la mise sous tension : Une soudure touche le châssis métallique. Isolez avec de la gaine thermorétractable.
• Toujours tester sur voie avant de coller ou clipser la caisse — c’est plus facile de corriger à ce stade.
